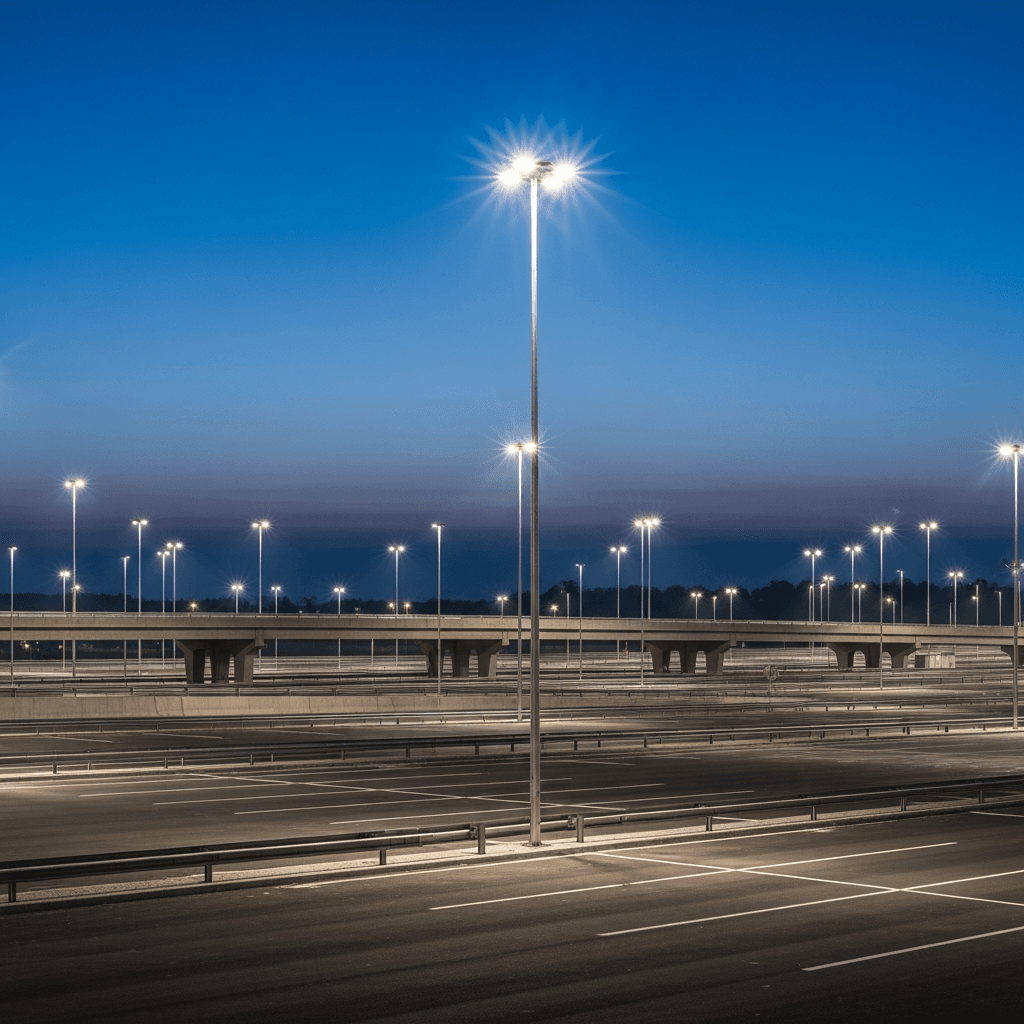

Como Garantir a Uniformidade e o Controle do Ofuscamento em Projetos de Iluminação Externa para Rodovias e Estacionamentos, Segundo a NBR 5101 e o Dialux Evo?
A iluminação externa eficiente em rodovias e estacionamentos é crucial para a segurança e o conforto visual. Este artigo explora as diretrizes da norma NBR 5101 para uniformidade e controle de ofuscamento, detalhando as classificações de vias e os parâmetros técnicos. Demonstraremos como o software Dialux Evo é uma ferramenta indispensável para projetar sistemas de iluminação que atendam rigorosamente a essas exigências normativas, garantindo resultados precisos e otimizados.
Introdução: A Importância da Iluminação Externa em Rodovias e Estacionamentos
A iluminação em ambientes externos, como rodovias e estacionamentos, transcende a mera funcionalidade de "ver no escuro". Ela é um fator crítico para a segurança viária, a prevenção de acidentes, a sensação de segurança dos pedestres e a eficiência operacional dos espaços. Para garantir que esses projetos atinjam os mais altos padrões de qualidade, uniformidade e controle de ofuscamento, é fundamental seguir as diretrizes da norma brasileira ABNT NBR 5101 e utilizar ferramentas de projeto avançadas, como o Dialux Evo.
A NBR 5101: A Norma Guia para Iluminação Externa
A ABNT NBR 5101 estabelece os requisitos mínimos para a iluminação de vias públicas, visando propiciar segurança ao tráfego de pedestres e de veículos. Ao longo de suas edições (como 2012, 2018 e a mais recente 2024), a norma evoluiu para abranger diferentes tipos de cenários e tecnologias, sempre com foco em eficiência e segurança.
Classificação de Vias e Seus Requisitos
A norma classifica as vias e áreas de acordo com o volume de tráfego, a presença de pedestres e a complexidade do ambiente. As métricas de iluminação, como iluminância e luminância, e os fatores de uniformidade e controle de ofuscamento, variam conforme essa classificação.
- Vias de Tráfego de Veículos (Classes M ou V): Para rodovias e vias com predominância de tráfego motorizado, o foco principal está na Luminância (L), medida em candelas por metro quadrado (cd/m²), que representa o brilho da superfície da via percebido pelo motorista. Métricas importantes incluem a Luminância Média (L_m), Uniformidade Geral (U_0 = L_min / L_m) e Uniformidade Longitudinal (U_l = L_min / L_max). O controle do ofuscamento é medido pelo Incremento de Limiar (TI).
- Vias de Pedestres e Ciclovias (Classes P): Para calçadas, percursos pedonais e áreas onde o pedestre é o usuário dominante, a norma prioriza a Iluminância (E), medida em lux (lx), que é a quantidade de luz que incide sobre a superfície. São consideradas a Iluminância Média Horizontal (E_hm) e a Iluminância Mínima Horizontal (E_h,min).
- Vias de Conflito (Classes C - NBR 5101:2024): A versão de 2024 introduziu as classes C para áreas de uso misto ou conflito entre tráfego motorizado e não motorizado, como cruzamentos e acessos intensos. Para essas vias, a norma define requisitos por iluminância e inclui limites de TI.
Uniformidade da Iluminação
A uniformidade da iluminação é crucial para evitar "manchas" escuras e brilhantes na pista, que podem causar fadiga visual e reduzir a capacidade de percepção de obstáculos. É a distribuição homogênea da luz que garante o conforto visual e a segurança.
Requisitos de Iluminância e Uniformidade
A seguir, apresentamos exemplos de requisitos mínimos conforme a NBR 5101:
| Classe de Iluminação | Iluminância Média Mínima Emed (lx) | Fator de Uniformidade Mínimo U = Emin/Emed |
|---|---|---|
| P1 (Vias de uso noturno intenso por pedestres) | 20 | 0,3 |
| P2 (Vias de grande tráfego noturno de pedestres) | 10 | 0,25 |
| P3 (Vias de uso noturno moderado por pedestres) | 5 | 0,2 |
| P4 (Vias de pouco uso por pedestres) | 3 | 0,2 |
Tabela 1: Requisitos de Iluminância e Uniformidade para Vias de Pedestres (Classes P - NBR 5101:2012/2018).
| Classe C | Iluminância Média Mínima Emed (lx) | Uniformidade Mínima U = Emin/Emed | TI Máximo (%) |
|---|---|---|---|
| C0 | 50 | 0,38 | 14 |
| C1 | 30 | 0,38 | 14 |
| C2 | 20 | 0,28 | 14 |
| C3 | 15 | 0,18 | 15 |
| C4 | 10 | 0,18 | 16 |
| C5 | 7,5 | 0,18 | 16 |
Tabela 2: Requisitos de Iluminância, Uniformidade e TI para Vias de Conflito (Classes C - NBR 5101:2024).
Controle do Ofuscamento
O ofuscamento é uma sensação de desconforto ou a redução da capacidade visual para percepção de detalhes, causada pela distribuição inadequada da luz ou por contrastes excessivos. Em rodovias, o ofuscamento perturbador ou inabilitador (medido pelo Incremento de Limiar - TI) pode reduzir a capacidade do motorista de ver objetos, sendo um risco à segurança. A norma NBR 5101:2024 define limites de TI para as vias classe C.
Dialux Evo: A Ferramenta Essencial para Conformidade Normativa
O Dialux Evo é um software de simulação luminotécnica amplamente reconhecido, que se torna uma ferramenta indispensável para projetistas que buscam atender à NBR 5101. Ele permite traduzir os complexos requisitos da norma em um projeto prático e eficiente.
Funcionalidades do Dialux Evo na Prática
- Cálculos Precisos: O software realiza cálculos de iluminância (lux), luminância (cd/m²), fatores de uniformidade (U0, Ul, Emin/Emed) e o incremento de limiar (TI), garantindo que todos os parâmetros estejam em conformidade com a NBR 5101.
- Simulação Fotométrica Avançada: Utilizando arquivos IES ou LDT das luminárias, o Dialux Evo simula a distribuição da luz no espaço em 3D, permitindo visualizar o comportamento da iluminação antes da instalação física.
- Análise de Ofuscamento: A ferramenta permite analisar e visualizar os níveis de ofuscamento, auxiliando na escolha e posicionamento de luminárias para minimizar o TI para motoristas e garantir o conforto visual em áreas de pedestres.
- Otimização do Projeto: Com a capacidade de ajustar o posicionamento e a altura das luminárias, o tipo de luminária e suas características fotométricas, o projetista pode otimizar o sistema para atender aos requisitos da norma com eficiência energética.
- Geração de Relatórios Detalhados: O Dialux Evo gera relatórios completos com todos os resultados dos cálculos, visualizações e dados técnicos necessários para comprovar a conformidade do projeto com a NBR 5101, facilitando a documentação e aprovação.
Estratégias para Projetos Otimizados com NBR 5101 e Dialux Evo
Para assegurar a uniformidade e o controle do ofuscamento, além do uso do Dialux Evo, algumas práticas são essenciais:
- Seleção Correta das Luminárias: Escolher luminárias com curvas de distribuição luminosa (fornecidas nos arquivos IES/LDT) adequadas para a classe da via e a altura de montagem é fundamental. Luminárias com boa distribuição lateral de luz e controle de fluxo para cima são importantes para reduzir a poluição luminosa e o ofuscamento.
- Posicionamento e Altura dos Postes: A altura e o espaçamento dos postes devem ser cuidadosamente planejados para maximizar a uniformidade e minimizar as áreas escuras, conforme as simulações do Dialux Evo.
- Fator de Manutenção: Considerar o fator de manutenção (depreciação do fluxo luminoso ao longo do tempo) no projeto é crucial para garantir que os níveis mínimos de iluminação sejam mantidos durante a vida útil do sistema.
- Controle de Luz Intrusa e Poluição Luminosa: O projeto deve minimizar a luz intrusa (luz que adentra ambientes não desejados) e a poluição luminosa (luz excessiva e mal direcionada para o céu), um aspecto cada vez mais relevante na NBR 5101:2024.
Conclusão
Projetar a iluminação externa para rodovias e estacionamentos que esteja em conformidade com a NBR 5101, garantindo uniformidade e controle eficaz do ofuscamento, exige conhecimento técnico e o uso de ferramentas adequadas. O Dialux Evo se destaca como um software poderoso, que permite aos engenheiros e redatores técnicos da B&B Iluminação criar soluções luminotécnicas seguras, eficientes e em total aderência às normativas brasileiras, contribuindo significativamente para a segurança e o bem-estar da população.
Perguntas Frequentes
O que é o Incremento de Limiar (TI) e por que ele é importante para rodovias?
O Incremento de Limiar (TI) é uma métrica que quantifica o ofuscamento causado pelas luminárias, indicando a redução da capacidade do motorista de ver objetos na via. É expresso em porcentagem (%). Um TI elevado pode comprometer seriamente a segurança em rodovias, pois diminui o tempo de reação do condutor. A NBR 5101 estabelece limites máximos para o TI, especialmente para vias de tráfego de veículos e de conflito, para garantir a segurança viária.
Qual a diferença entre iluminância e luminância na NBR 5101?
A NBR 5101 faz uma distinção importante: <strong>Iluminância (E)</strong> refere-se à quantidade de luz incidente em uma superfície, medida em lux (lx). É a métrica principal para vias de pedestres (Classes P) e vias de conflito (Classes C). Já a <strong>Luminância (L)</strong> mede o brilho de uma superfície percebido pelo olho humano em uma determinada direção, medida em candelas por metro quadrado (cd/m²). É a métrica predominante para vias de tráfego de veículos (Classes M ou V), onde a percepção da pista pelo motorista é crucial.
Como o Dialux Evo auxilia no cumprimento dos requisitos de uniformidade da NBR 5101?
O Dialux Evo auxilia no cumprimento dos requisitos de uniformidade da NBR 5101 através de cálculos precisos de iluminância e luminância em uma malha de pontos sobre a superfície do projeto. Ele gera mapas de cores e valores numéricos para a Iluminância Média, Mínima e os Fatores de Uniformidade (U0, Ul, Emin/Emed), permitindo ao projetista visualizar e otimizar a distribuição da luz. Caso os valores calculados não atendam à norma, o software permite ajustes no tipo, posicionamento e altura das luminárias para alcançar a conformidade.
